近日，華工激光在氫能源“激光+智造”領域?qū)崿F(xiàn)重大突破，成功研發堿槽極板雙面智控焊接機器人，氫密系列產品再上“智”高點，攻克了焊接表面成型、焊接間隙、焊縫軌跡不規則及多品種切換等技術難題，顯著提高焊接效率，助力堿性電解槽客戶提質增效。

華工激光行業首創雙面智控焊接，獨立研發焊縫跟蹤+單面焊接雙面成型技術，標志著華工激光在電解水制氫堿性電解槽裝備領域邁出關鍵一步。這一重大突破為綠氫大規模產業化提供堅實保障，對新興氫能產業發展具有里程碑意義。

堿性電解槽智造整體解決方案

適用于堿性電解槽的生產制造產線，從極框原材料的車銑加工到電解槽組裝整個工序的生產加工，產能可以達到1GW

/ 產線效率：極板 4.5分鐘/片，年產能280套1000標方電解槽

/ 產線兼容性：兼容1.5~2.8米多種尺寸極板柔性生產; 治具可以實現多品種兼容及快速切換

/ 自動化：在線自動檢測尺寸、平面度、氣密性，提高產品良率；焊接配備焊接質量監測系統，出現異常及時報警

/ 智能化：提供涵蓋頂層設計規劃、工廠規劃及實施、智能物流、新型數字化工廠設備配有焊縫跟蹤

/ 安全性：車間實現無人化作業，巡線安全員≤12人

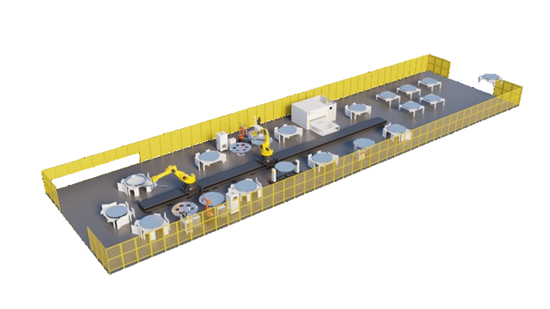

堿性電解槽極框極板/電極網焊接產線

適用于堿性電解槽的極框極板/電極網焊接產線

/ 產線包含極板AGV運輸、地軌或者桁架的上料，焊接，翻轉，外觀檢測，  氣密性檢測

/ 極板/鎳網采用多功能磁吸治具+機器手臂自動上下料

/ 焊縫跟蹤系統可以實現XYZ三個方向的實時跟隨，極板/鎳網焊接品質保障

/ 兼容500-2000Nm3/h產品尺寸，產品換型時間＜2h

/ 極板加工后配備平面度、氣密性，提高產品良率

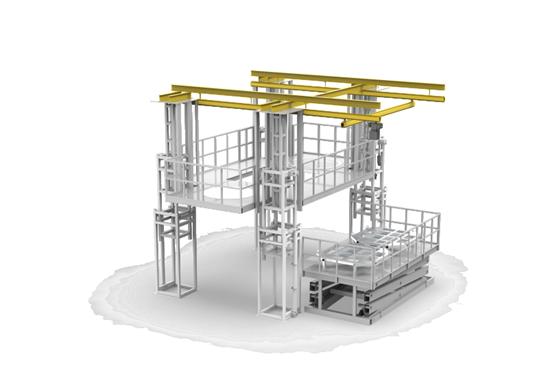

堿性電解槽總裝平臺

電解槽自動組裝平臺可實現電解槽陰陽極板機器手臂搬運；人工裝配絕緣墊片、隔膜布組裝及裝配質量檢測工作，輔助電解槽緊固拉桿托舉和抬伸，參與自動化裝配過程人員數量≤4人。

/ 電解槽各部件壘裝相對地面高度0.5m至8m

/ 電解槽重量≤80噸；電解槽外徑≤4m

/ 電解槽傾斜度小于3mm/7000mm

/ 電解槽扭曲度小于±1.5mm

/ 操作人數:2~3人

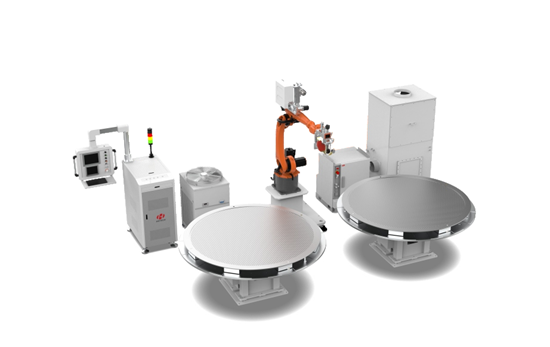

堿性電解槽極框極板機器人焊接裝備

適用于堿性電解槽極框、極網焊接裝備

/ 采用機器人智能焊接系統，年產能2萬片，良率≥96%

/ 產品采用雙工位結構，機器人利用率＞99%

/ 多功能磁吸治具，吸附平整，極框極板產品裝配間隙一致，防呆成功率100%

/ 焊縫跟蹤系統可以實現XYZ三個方向的實時跟隨，極板焊接品質保障

/ 兼容500-2000Nm3/h產品尺寸，產品換型時間＜2h

/ 1000Nm3/h焊接后形變≤1mm，焊縫成型質量和變形量遙遙領先傳統氬弧

/ 首創極板單面焊接雙面成型工藝，強大的激光焊接工藝研發能力助  力產線技術升級

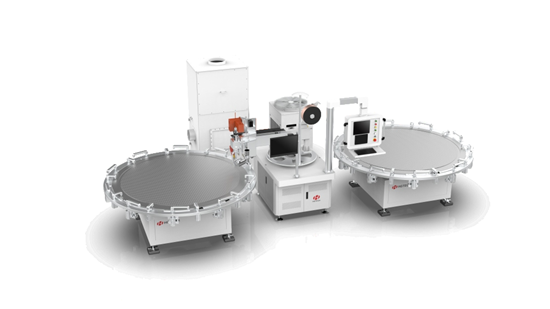

堿性電解槽電極網焊接裝備

適用于堿性電解槽的電極網自動上下料與焊接

/ 采用采用雙工位結構，焊接效率3~4.5分鐘/片，良率≥96%

/ 兼容500-2000Nm3/h產品尺寸，產品換型時間＜1h

/ 產品支持電極鎳網點焊接模式、連續線焊模式

/ 設計氣體保護裝置，有效減少對鎳層損傷，表面亮白，余高≤0.8mm

/ 焊縫跟蹤系統可以實現XYZ三個方向的實時跟隨，焊接后邊緣無毛 刺，品質保障

/ 設計治具壓合隨動裝置，可以有效解決鎳網焊接過程中不平整問題

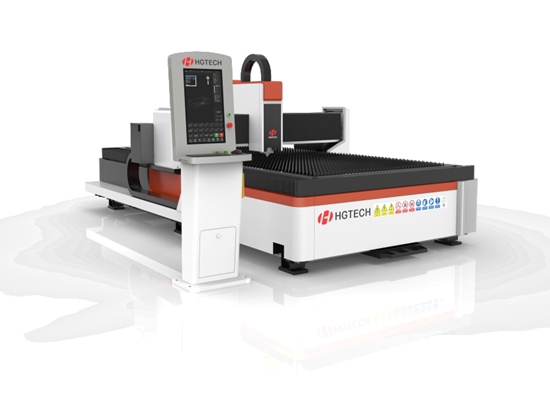

堿性電解槽電極網切割裝備

適用于堿性電解槽的電極網自動上下料與切割

/ 配數控系統，切割幅面兼容3~4米

/ 自動尋邊定位切割

/ 配備高光束質量激光器，減少對材料鍍層的損傷

/ 切割頭具備防碰撞保護和內腔防污染功能，確保整個加工系統穩定可靠

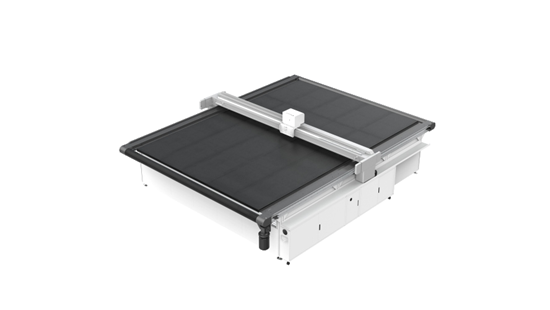

堿性電解槽PPS隔膜裁切割裝備

適用于堿性電解槽PPS隔膜裁切裝備

/ 采用高頻超聲刀頭切割，高性能真空氣泵吸附平臺

/ 切割后隔膜邊緣不散線，帶鎖邊功能

/ 重復定位精度：0.03mm

/ 切割精度：±1.5mm

/ 兼容500至2000標方尺寸
